一、產品電氣規格：

1、額定電壓頻率：380VAC   50Hz /60Hz

2、電壓適應范圍：300V-450V

3、額定功率：根據工件加溫要求

4、工作頻率：14-28KHz  最佳段15-22KHz

5、安全工作環境溫度：-20℃-45℃;

6、工作濕度：≤95%

7、熱效率≥95%

8、接線示意圖

9、線圈與被加熱體間距為15-25MM。

二、基本性能概述 ：

1、有軟啟動功能,在頻繁啟動的情況下,安全可靠,使用壽命長

2、有缺相保護功能

3、有IGBT過流保護功能

4、有IGBT過溫保護功能

5、有加熱線圈短路保護功能

6、全橋串聯諧振電路拓?fù)?抗干擾能力強

7、采用高性能IGBT驅動芯片驅動

8、自動識別負載及鎖相功能,以使負載端得到最高功率因數，也使電路精確控制在弱感性區高效率工作

9、數臺機芯并聯安裝在同一個加熱管上,互不干擾

10、節電效果好:與目前采用的電熱圈相比,節電可達30%以上

11、安裝方便:可接桶型和平盤型等等結構方式感應線圈

12、運行成本低,維修量少,產品保修1年,終生維護

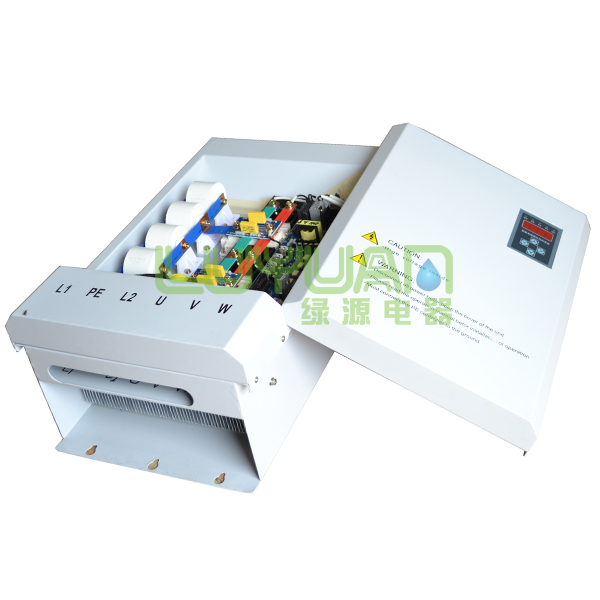

13、產品尺寸： 機殼長450*寬305*高190

三、產品使用所接負載特性：5130號鋼以及45號鋼類，線圈與工件距離 1.5-3厘米（特殊材料要特殊調試）

1、30KW 所接 鋼質感量約 280-330uH , 鐵質 300-350uH ， 感應線圈線徑不小于 16平方毫米（大概52米線左右）

2、40KW 所接 鋼質感量約 190-220uH , 鐵質 220-250uH ， 感應線圈線徑不小于 25平方毫米（大概48米線左右）

3、50KW 所接 鋼質感量約 150-200uH , 鐵質 170-220uH ， 感應線圈線徑不小于 35平方毫米，線徑可以采用多根并聯獲得（大概42米左右）

4、60KW 所接 鋼質感量約 120-150uH , 鐵質 130-180uH ， 感應線圈線徑不小于 35平方毫米，線徑可以采用多根并聯獲得（大概40米左右）

注意：電感量只是應用的其中一個參數而已，具體要實測工作頻率和電流，通過增減線圈匝數來匹配功率，加熱溫度要求高的感量適當減小，工作頻率在 12-28KHz 范圍內，保持加熱到所需最高溫度時頻率不低于 13KHz （工件溫度升高時等效串聯阻抗R上升，RLC的諧振頻率會降低, 同理R上升，母線電壓不變的情況下電流有所下降是正常的）

四、工作狀態：

待機--紅燈閃爍，加熱工作--紅燈常亮;  綠燈配合蜂鳴聲

１一長一短--缺相，

２一長兩短--保護電路進入保護狀態，

３一長三短--頻率超高，

４一長四短--頻率超低，

５兩長一短--脈寬超寬異常，

６兩長兩短--IGBT模塊過溫,

７兩長三短--無檢測到負載，

８兩長四短--電流過大

五、產品主要應用領域：工業加熱設備如塑膠機械注塑機、造粒機、吹膜機、拉絲機，鍋爐等等的節能改造中;   民用加熱產品如電磁熱水器,電磁熱水瓶,電磁爐等高效加熱電器中。

注：多組組合繞線方向須統一，每組線圈之間的間距須大于 100MM 以上。

顯示代碼說明

1、 顯示：

1.1 4位數碼管：用于顯示各種參數。當功能指示燈點亮?xí)r，顯示當前參數。

1.1.1 待機時，顯示“----”。

1.1.2 正常工作時，顯示“-5- ”.

1.1.3 出錯時，顯示“E x ”.出錯代碼見附件。

1.1.4 當顯示處于查看狀態時，顯示對應參數。

1.2 LED指示燈:

1.2.1 LED1~LED4:待定。

1.2.2 LED5:故障指示燈。正常工作時不亮。出錯時閃爍。

1.2.3 LED6:工作狀態指示燈。待機時，閃爍。正常工作時常亮。

1.2.4 LED7:顯示生產日期.前 2 位顯示年，后 2 位顯示周。

1.2.1 LED8：顯示軟件版本號。

2、 按鍵：

2.1 SW1:功能選擇鍵。短按此鍵，顯示從正常工作顯示狀態轉為參數查看狀態。每按一次，顯示狀態改變一次。重復按下時，在各顯示狀態下，輪流切換。

2.2 SW2~SW4:待定。
